通過超聲波與試件相互作用，就反射、透射和散射的波進行研究，對試件進行結構缺陷檢測、幾何特性測量、組織結構的檢測，使用有限元仿真對超聲波和試件的相互作用進行分析獲取不同結構缺陷形成的超聲圖譜，并進而對其特定應用性進行評價的技術。

聲源產生的脈沖波進入到工件中，超聲波在工件中以一定方向和速度向前傳播。當遇到兩側聲阻抗有差異的界面時（聲阻抗存在差異往往是因?yàn)椴牧现心撤N不連續性造成，如裂紋、氣孔、夾渣等）部分聲波被反射，檢測設備接收和顯示聲波圖譜：分析聲波幅度和位置等信息，評估缺陷是否存在或存在缺陷的大小位置等。

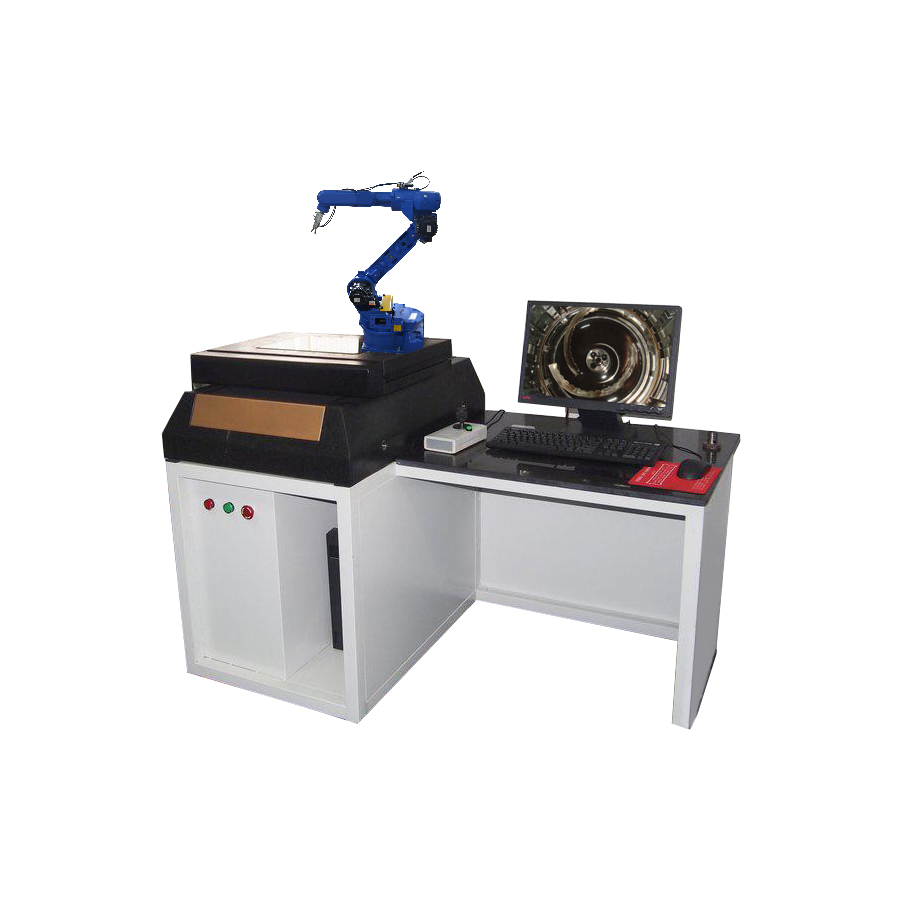

    在超聲波探傷的基礎上增設缺陷的智能識別，解放人力，實現產品的全自動化檢驗。

主要組成部分如下：

（1）檢驗件的傳輸與定位

將被檢驗件從上一工位傳輸至檢驗工位并定位，為超聲探傷準備。

（2）超聲探傷

對檢驗件進行超聲探傷。

（3）智能波形處理識別系統

智能波形處理識別系統與超聲探傷裝置連接，同步獲取超聲波形數據信息，對波形數據進行處理，與波形數據庫中的信息進行對比、分析，顯示超聲檢測結果，并自動判斷檢測件是否合格，并將判斷結果傳輸至標記與篩選傳輸系統。

（4）標記與分揀傳輸系統

根據判斷結果，將檢驗被檢驗件打上標記（合格或不合格），通過分揀裝置將合格和不合格的檢驗件分別傳輸至下一工位。
